集装箱储能系统
| 一体化集装箱储能系统由电池族、储能双向变流器(PCS)、电池管理系统(BMS)、能量管理系统(EMS)、消防系统、照明系统、动环控制系统、门禁系统、隔离变压器(选配)等组成。系统状态多重监测，分级联动，构成集电气安全和功能安全为一体的综合保护体系。集装箱系统，标准化、预制化设计，降低用户定制化时间和建造成本，减少因为本地安装差异和管理风险所带来的安全隐患。满足区域电网调峰、调频、调压、应急响应、新能源消纳等应用需求，保障电力系统的正常运行。 |  |
| 一体化集装箱储能系统 | ||
| 交流并网参数 | ||
| 额定输出功率(Kw) | 500 | |
| 最大输出功率(Kw) | 550 | |
| 额定电网电压(v) | 3W+N+PE，380/400V | |
| 电网电压范围 | -15%~+10% | |
| 额定电网频率(Hz) | 50/60 | |
| 电网频率范围(Hz) | ±2 | |
| 输出电流谐波 | ≤3%(额定功率) | |
| 直流分量 | <0.5%In | |
| 功率因数 | -0.9~+0.9 | |
| 过载能力 | 105%]:持续运行，(105%~120%]:10min，120%):停止运行 | |
| 交流离网参数 | ||
| 额定输出功率(Kw) | 500 | |
| 最大输出功率(Kw) | 550 | |
| 额定输出电压(v) | 3W+N+PE，380/400V | |
| 输出电压谐波 | 3%(线性满载) | |
| 额定频率(Hz) | 50/60 | |
| 过载能力 | 105%]:持续运行，(105%~120%]:10min，120%):停止运行 | |
| 电池参数 | ||
| 电芯类型 | 磷酸铁锂 | |
| 单电池柜电量(kwh) | 215.04 | |
| 电池柜数量 | 5 | |
| 电池系统电量(kwh) | 1075.2 | |
| 额定运行时长(h) | 2(可更改电池模块数量选配其他时长) | |
| 电池寿命 | 25°C 0.5C/0.5C 100%DOD EOL80% >6000次 | |
| 最大功率 | 93% | |
| 保 护 | ||
| 交流开关 | 具备 | |
| 电网监测 | 具备 | |
| 浪涌保护 | 具备 | |
| 基本参数 | ||
| 尺寸(宽*深*高)(mm) | 6058*2438*2591 | |
| 重量(kg) | 16000 | |
| 隔离方式 | 系统内置隔离变 | |
| 并离网切换装置 | STS | |
| 防护等级 | 室外型 IP54 | |
| 工作温度范围 | -20~55°C(>45°C降额) | |
| 相对湿度(无冷凝) | 0~95% | |
| 温控方式 | 空调 | |
| 最高工作海拔(m) | 4000(>2000降额) | |
| 显示 | 触摸屏 | |
| 通讯接口 | RS485、CAN、LAN | |
| 通讯协议 | Modbus-RTU、Modbus-TCP、CAN2.0B 通讯 | |
系统组成
锂电池簇
系统主要组成，由安全、高效、长寿命磷酸铁锂电芯通过串并联组成电池模组，多个模组串联组成电池簇。
电池管理系统
系统核心部件，有效保护电池过充、过放、过流等，同时对电芯进行均衡管理，保障整个系统的安全可靠、高效运转。
监控系统
系统运行数据监视，运行策略管理，历史数据记录，系统状态记录等。
PCS储能变流器
双向AC/DC变换器可实现直流到交流、交流到直流的双向变换，既可以将交流电转化为直流电为蓄电池充电，也可将直流电转化为交流电，为负载供电或回馈给电网。
空调系统
电池舱匹配5台5KW工业空调，满足系统在不同环境中的平稳运行，延长系统使用寿命。
IP54
系统整体采用IP54设计.
系统特点
安全可靠
★优选 LFP 路线，严苛的安全性测试
★从电芯到集装箱，分级温控策略，工业级温控系统
★全方面电气保护:高低压分离、绝缘检测，接地保护、防雷设计
★电芯间 6MM 热隔离、绝缘支架设计
★集装箱智能仓级消防，分级联动，多层防护
★电池组于 PCS 组串式连接，杜绝环流，安全性更高
智能高效
★高效化、数字化、智能化 EMS 系统架构设计
★0.5C 充放电倍率
★故障预测、识别及快速定位
多维集成一体化
★便于运输、安装及运维
★模块化设计，方便维护、管理、扩容
系统应用
☆工商业需量管理削峰填谷
☆用户侧后备电源
☆风光储调峰、调频
☆微电网系统

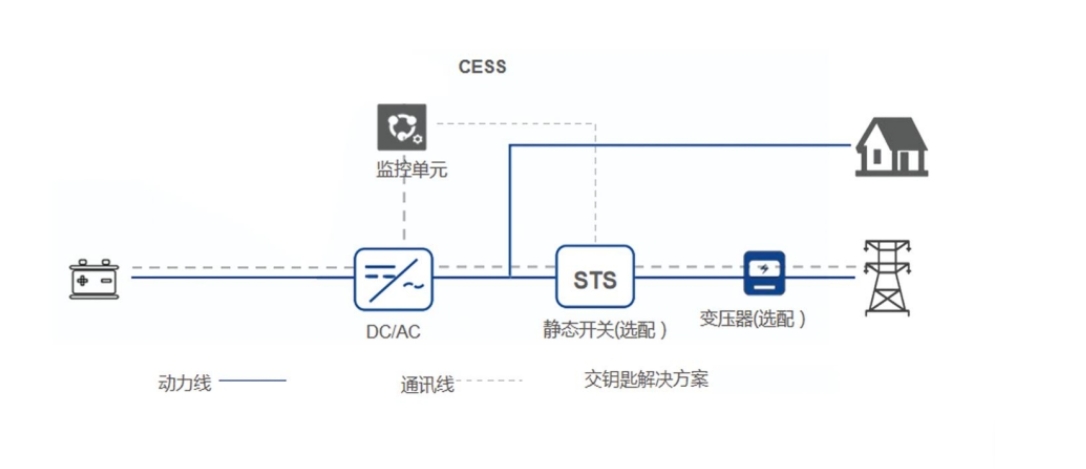

系统拓扑图
